PZ673X-6、PZ673X-10 型气动浆液阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-66059666
  • 传真:021-39901228
  • 技术:021-39900466

产品说明

PZ673X-6、PZ673X-10 型气动浆液阀:气动、对夹式连接形式,明杆平行式刚性单闸板,阀座密封面材料为合成橡胶,公称压力 PN6~PN10,阀体材料为灰铸铁的闸阀(浆液阀)。

产品性能参数

PZ673X-6、PZ673X-10 型气动浆液阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
PZ673X-6 6 0.6 ≤120 浆、水混合物、灰渣浆
PZ673X-10 10 1.0 -10~120 灰渣浆、水混合物

返回页首

产品零部件材料

PZ673X-6、PZ673X-10 型气动浆液阀零部件材料
型号 材料
阀体 闸板、阀杆 阀杆螺母 连杆 手轮
PZ673X-6 灰铸铁 不锈钢 黄铜 碳素钢 铸铁
PZ673X-10

返回页首

产品外形及结构尺寸

PZ673X-6、PZ673X-10 型气动浆液阀主要外形及结构尺寸(mm)
DN L D D1 z×M H
80 50 200 160 8×M16 550
100 50 220 180 8×M16 620
125 50 250 210 8×M16 650
150 60 285 240 8×M20 750
200 60 340 295 8×M20 900
250 70 395 350 12×M20 1070
300 70 445 400 12×M20 1200
350 80 505 460 16×M20 1330
400 80 565 515 16×M24 1600
450 90 615 565 20×M24 1650
500 90 670 620 20×M24 1790
600 100 780 725 20×M27 2180
80 60 200 160 8×M16 550
100 60 220 180 8×M16 620
125 60 250 210 8×M16 650
150 70 285 240 8×M20 750
200 80 340 295 8×M20 900
250 86 395 350 12×M20 1070
300 90 445 400 12×M20 1200
350 100 505 460 16×M20 1330
400 110 565 515 16×M24 1600
450 120 615 565 20×M24 1650
500 130 670 620 20×M24 1790
600 130 780 725 20×M27 2180

返回页首

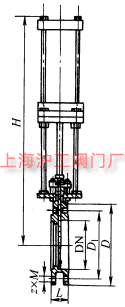

产品外形及结构尺寸示意图

PZ673X-6、PZ673X-10 型气动浆液阀主要外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,PZ673X-6、PZ673X-10 型气动浆液阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-66059666。
