旋塞阀产品页面
ZDAOX43 型轨道旋塞阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:021-66059666
  • 传真:021-39901228
  • 技术:021-39900333 转 8466

产品说明

ZDAOX43 型轨道旋塞阀:外形接近闸门,并采用法兰连接的方式,阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观,以满足市场需求。适用于压力级 150~900Lb(1.6~32.0MPa),工作温度 -29~150℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

工作原理:轨道旋塞阀全开的状态下,塞子的通道阀体的通道对齐,能保证理想的最低压力降。转动手轮塞子朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭;当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动 90 度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态。

产品特点:①轨道旋塞阀在开启的过程中阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损。②塞子转动灵活,又可以保证进、出口端和中法兰连接端的密封,同时密封采用软密封(氟橡胶),密封性是通过阀片四周的密封圈来实现的。③独特的燕尾槽保护和固定密封圈,使密封在关闭时为零泄露。④使用介质范围广,不受安装方向的限制。无振动,噪声小。

产品性能参数

轨道旋塞阀主要性能参数
型号 压力级/Lb 壳体试验压力/MPa 密封试验压力/MPa 适用温度/℃ 适用介质
ZDAOX43-150(Lb) 150 3.0 2.2 ≤180 水、蒸汽、油品
ZDAOX43-300(Lb) 300 7.5 5.5
ZDAOX43-600(Lb) 600 15.0 11.0
ZDAOX43-900(Lb) 900 22.5 16.5

返回页首

产品零部件材料

轨道旋塞阀零部件材料
型号 材料
阀体、阀盖、填料压盖 塞子、阀杆、导向螺栓、销、阀片 密封圈 O 形圈 填料
ZDAOX43-150(Lb) WCB、CF8、CF8M、CF3、CF3M Gr.F6a、F22、CF8、CF8M、CF3、CF3M 氟橡胶 丁腈橡胶 柔性石墨+不锈钢
ZDAOX43-300(Lb)
ZDAOX43-600(Lb)
ZDAOX43-900(Lb)

返回页首

产品外形及结构尺寸

ZDAOX43-150(Lb) 型轨道旋塞阀主要外形及结构尺寸(mm)
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 108 152 230 120 10
20 3/4 117 178 260 140 12
25 1 127 203 300 140 18
32 140 216 340 180 25
40 165 229 380 200 29
50 2 178 267 435 220 34
65 190 305 460 260 39
80 3 203 330 490 280 50
100 4 229 356 525 300 65
125 5 254 381 570 340 95
150 6 267 394 625 400 135
200 8 292 457 700 450 210
250 10 330 533 780 450 275
300 12 356 610 870 500 350
350 14 381 686 980 500 605

返回页首

ZDAOX43-300(Lb) 型轨道旋塞阀主要外形及结构尺寸(mm)
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 140 152 230 120 11
20 3/4 152 178 260 140 13
25 1 165 203 300 140 20
32 178 216 340 180 27
40 190 229 380 200 31
50 2 216 267 435 220 37
65 241 305 460 260 44
80 3 283 330 490 280 60
100 4 305 356 525 300 82
125 5 381 381 570 340 115
150 6 403 457 625 400 165
200 8 419 521 700 450 225
250 10 457 559 780 450 305
300 12 502 635 870 500 405
350 14 765 762 980 500 650

返回页首

ZDAOX43-600(Lb) 型轨道旋塞阀主要外形及结构尺寸(mm)
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 165 165 230 120 13
20 3/4 190 190 260 140 15
25 1 216 216 300 140 22
32 229 229 340 180 29
40 241 241 380 200 34
50 2 292 292 435 220 41
65 330 330 460 260 54
80 3 356 356 490 280 68
100 4 432 432 525 300 99
125 5 508 508 570 340 128
150 6 559 559 625 400 191
200 8 660 660 700 450 258
250 10 787 787 780 450 430
300 12 838 838 870 500 650
350 14 889 889 980 500 870

返回页首

ZDAOX43-900(Lb) 型轨道旋塞阀主要外形及结构尺寸(mm)
PN DN/in L(RF) L(BW) H W 重量/kg
15 1/2 229 229 230 120 15
20 3/4 229 229 260 140 19
25 1 254 254 300 140 24
32 279 279 340 180 32
40 305 305 380 200 38
50 2 368 368 435 220 47
65 419 419 460 260 62
80 3 381 381 490 280 75
100 4 457 457 525 300 115
125 5 559 559 570 340 147
150 6 610 610 625 400 220
200 8 737 737 700 450 379
250 10 838 838 780 450 490
300 12 965 965 870 500 720
350 14 1029 1029 980 500 1020

返回页首

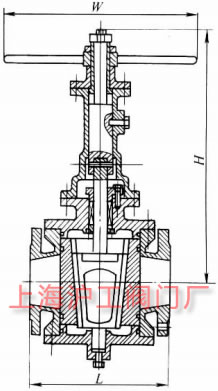

产品外形及结构尺寸示意图

轨道旋塞阀主要外形及结构尺寸示意图

返回页首

声明:本文中所有文字、数据、图片均只适用于参考,ZDAOX43 型轨道旋塞阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-66059666。
