可曲挠橡胶接头

产品说明

可曲挠橡胶接头又称作减振器、管道减震器、避震喉、软接头,是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点，可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。

产品特点：①可曲挠橡胶接头可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。②根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。③材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长，但避免与锋利金属器械接触，以免刺破球体。④如架空使用可配弹性支架，安装时螺栓要用对角法上紧。⑤如管路压力过高时，应用极限螺栓将两端法兰连在一起。

产品性能参数

可曲挠橡胶接头主要性能参数

型号	工作压力/MPa	爆破压力/MPa	真空度/KPa	适用温度/℃	适用介质
JGD-1	1	2	53.3	-15~115，特殊可达 -30~250	空气、压缩空气、水、海水、热水、油、酸、碱等
JGD-2	1.6	3	86.7
JGD-3	2.5	4.5	100

返回页首 ⇑

产品零部件材料

可曲挠橡胶接头零部件材料

序号	名称	材料
1	内、外层胶	NR、NBR、EPDM
2	主体骨架	尼龙帘布
3	增压环	多股钢丝绳
4	法兰	Q235

返回页首 ⇑

产品外形及结构尺寸

可曲挠橡胶接头主要外形及结构尺寸（mm）

公称通径		长度 L	法兰厚度	螺栓数 n	螺栓孔直径	螺栓孔中心圆直径	轴向位		横向位移	偏转角度
mm	in						伸长	压缩
32	1¼	95	16	4	18	100	6	9	9	15°
40	1½	95	18	4	18	110	6	10	9	15°
50	2	105	18	4	18	125	7	10	10	15°
65	2½	115	20	4	18	145	7	13	11	15°
80	3	135	20	8	18	160	8	15	12	15°
100	4	150	22	8	18	180	10	19	13	15°
125	5	165	24	8	18	210	12	19	13	15°
150	6	180	24	8	22	240	12	20	14	15°
200	8	210	24	8	22	295	16	25	22	15°
250	10	230	28	12	22	350	16	25	22	15°
300	12	245	28	12	22	400	16	25	22	15°
350	14	255	28	16	22	460	16	25	22	15°
400	16	255	30	16	26	515	16	25	22	15°
450	18	255	30	20	26	565	16	25	22	15°
500	20	255	32	20	26	620	16	25	22	15°
600	24	260	36	20	26	725	16	25	22	15°
700	28	320	36	24	30	840	16	25	22	15°
800	32	340	36	24	30	950	16	25	22	15°
900	36	370	36	24	30	1050	16	25	22	15°
1000	40	400	36	28	30	1160	18	26	24	15°
1200	48	420	36	32	33	1380	18	26	24	15°

注：①DN32~1200 PN=10；②DN32~300 PN=16；③DN32~300 PN=25；④法兰按 JB81 选取；⑤特殊要求请来电来图定制；⑥高层给水使用本产品，管道必须有固定支撑或固定托架，否则应安装防拉脱离装置，固定支撑或托架的力必须大于轴向力，否则也应安装防拉脱离装置。

返回页首 ⇑

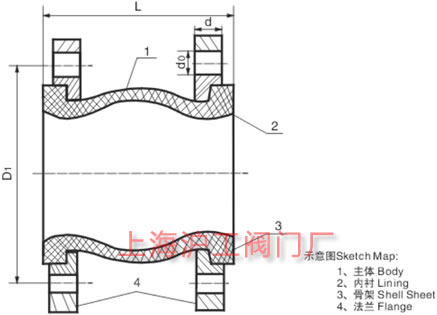

产品外形及结构尺寸示意图

返回页首 ⇑

声明：本文中所有文字、数据、图片均只适用于参考，可曲挠橡胶接头性能参数、可曲挠橡胶接头结构尺寸参数、可曲挠橡胶接头价格等详情，请联系我们的销售、技术工程师，电话：021-66059666。
